Hai teman hobbyes elektronika, kita ketemu lagi untuk membahas soal merakit sebuah pemancar FM 5 Watt. jujur saya membuat postingan ini di karenakan saya sudah mencoba membuat atau merakit pemancar fm ini, saat itu saya masih sekolah di Stm kelas 1 sampai kelas 3 era 94-97an gaes. Nah kali ini saya ingin berbagi bagi para pecinta yang suka gaul di udara alias Ngebrik dan Broadcash di gelombang Pemancar Fm ini.

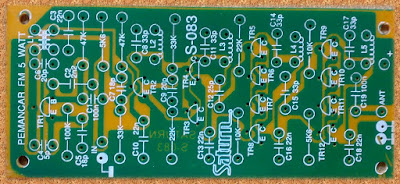

Untuk Daya Jangkau lumayan Jauh sobat blogger hingga puluhan kilometer juga lho, ini tanpa menggunakan booster atau pendorong, terlebih menggunakan Antena pengarah akan lebih jauh lagi daya jangkauannya. Berikut Ini Contoh Pcbnya yang ada di pasaran.
http://redaksi.pens.ac.id
(Tampak bagian atas ) https://radiogobank.wordpress.com
https://radiogobank.files.wordpress.com
R1, 3 ………………….. 47K
R2 ……………………. 100 ohm
R4, 5 ………………… 33K
R6, 7 ……………….. 22K
R8, 9 ………………. 10K
R10 ………………… 5K6
C1, 19 ……………… 100nF
C2 ………………….. 2,2nF
C3, 10, 13, 16, 18 …….. 22nF
C4 ……………………….. 5 pF
C5, 7 ………………… 18 pF
C6, 9 ……………….. 20 pF
C8, 11, 14, 15, 17 ……. 33 pF
C12 ……………………… 25 pF
TR1 ……………………. 2SC829
TR2 ………………….. 2SC2053
TR3, 4, 5, 6, 7, 8 ……… 2SC2538 Atau bisa juga SC710
TR9, 10, 11, 12 …….. kamu ganti dengan 1 buah transistor SC1970 Atau SC1971
Lilitan primer ………… 3 Lilit.
Lilitan sekunder ……… 1 Lilit.
Diameter kawat 0,4 mm
Diameter koker 5 mm
L2, 3, 4, 5 …… 3 Lilit
Diametr kawat 1 mm
Diameter inti udara 8 mm
Catatan : Papan PCB bisa kamu beli di toko elektronika, tinggal kamu modifikasi sesuai dengan keterangan gambar di atas dan pemasangan kaki transistor. inget jangan sampai terbalik karena akan merusakkan transistor tersebut. Pada transistor SC1970 atau SC1971 sebaiknya dipasangi pelat pendingin.
Sekian dan terimakasih Wassalamualaikum Wr.Wb
